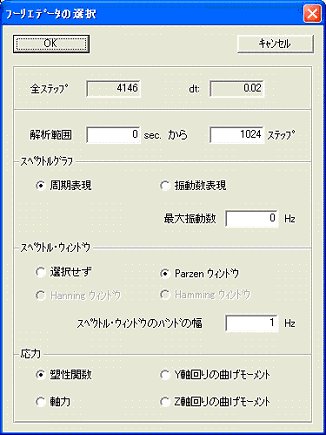

ダイアログをクリックしていただくとフーリエスペクトルの図へ移動します。

　以下に、スペクトル解析を行うためのデータ設定方法について説明する。ここでは、次の項目についてデータを設定する。
１．全ステップ：波形データの総数（出力データ）
２．dt：増分時間（秒）（出力データ）
３．解析範囲：　　sec.　から　　　ステップ
　開始時間（秒）からのステップ数で解析範囲の設定を行う。
４．スペクトルグラフ：
　表示するグラフの種類を次の２つから選択する。
　周期表現：横軸周期で表現
　振動数表現：横軸振動数で表現
　この場合、最大振動数をセットする。
　最大振動数　　　Hz
５．スペクトル・ウインドウ：
　スペクトル・ウインドウを適用するかどうかをチェックする。
　選択せず：スペクトル・ウインドウを適用しない。
　Parzenウインドウ：Parzenウインドウを適用する。
　スペクトル・ウインドウのバンドの幅：
　Parzenウインドウを適用したときのバンド幅
６．応力：
　波形データが応力である場合は、以下の４つから選択する。
　塑性関数、 軸力
　Y軸回りの曲げモーメント、 Z軸回りの曲げモーメント
　このダイアログにパラメータをセットし、OKボタンを押すと、波形解析プログラムが実行され、FFTを用いて、フーリエスペクトルを計算する。計算終了後、同じウインドウ上に解析結果がグラフとして描かれる。図中の白線はフーリエスペクトルを表し、赤線は、スペクトルウインドウを適用した結果である。
