ダイアログ中の項目の説明は別ページにあります。各項目にマウスをあわせていただくとそれらの説明のページへ移動します。

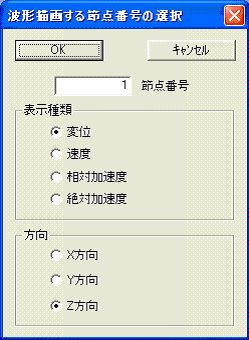

選択した節点の変位、速度、相対加速度、絶対加速度を時刻歴グラフで表示する。ショートカットメニューの[地震波と変位]−[節点における波形]を選択すると「波形描画する節点番号の選択」ダイアログが表示される。このダイアログの中で節点番号をセットし、方向をチェックする。また、変位、速度、相対加速度、絶対加速度を選択することによって、変位以外の時刻歴が表示される。この機能を選択するためには、先に解析画面を表示させ、節点変位を読み込んでおく必要がある。また、速度、相対加速度、絶対加速度をグラフ表示する場合は、同じく解析画面で各々の速度、相対加速度、絶対加速度を選択し、データを読み込んでおく必要がある。
